이 글은 2025년 주택관리사 공동주택관리실무 기출문제 43번을 정리한 해설입니다.
이번 문제의 주제는 급탕설비입니다.
급탕설비는 공동주택에서 욕실, 주방, 세면대 등에 온수를 공급하기 위한 설비입니다.
급탕설비에서는 급탕방식의 종류, 가열방식, 팽창관의 안전기능, 배관의 열팽창을 흡수하는 신축이음 등이 중요하게 다루어집니다.
시험에서는 특히 개별식과 중앙식의 열손실 차이, 간접가열식의 고층건물 적용성, 팽창관의 밸브 설치 금지, 신축이음의 명칭이 자주 출제될 수 있습니다.
이번 문제는 급탕설비에 관한 설명 중 옳은 지문을 고르는 문제입니다.
1. 문제 개요
- 📌 시험명: 주택관리사
- 📚 과목: 공동주택관리실무
- 📝 연도 및 번호: 2025년 43번
- 🏷️ 주제: 급탕설비
- 🎯 핵심 키워드: 급탕설비, 개별식 급탕, 중앙식 급탕, 간접가열식, 팽창관, 신축이음, 스위블형

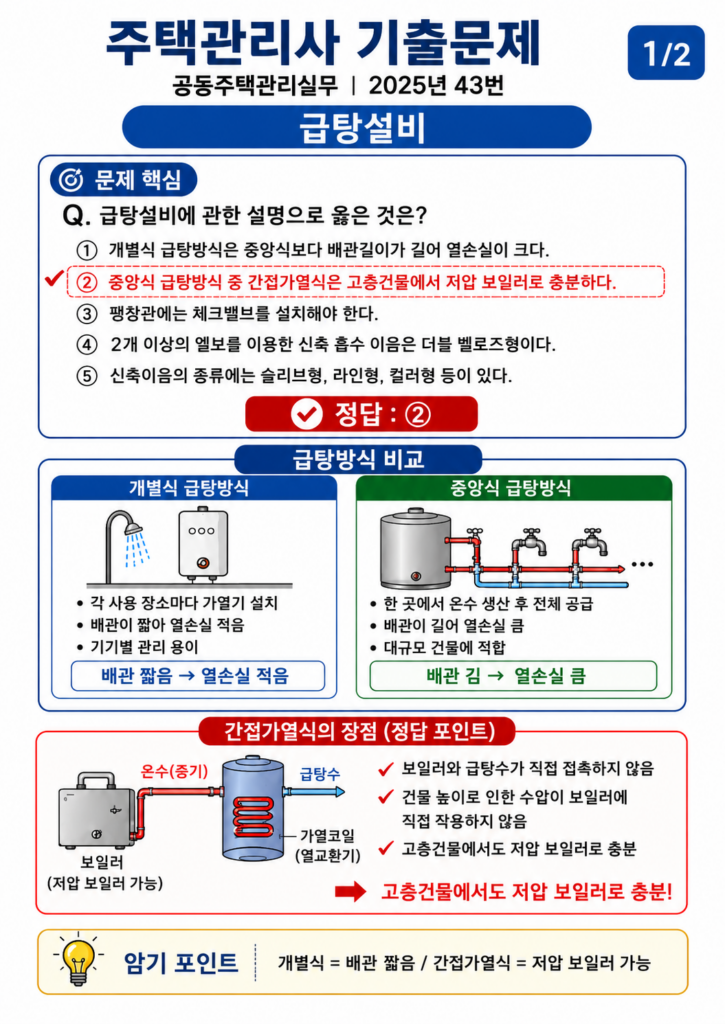

2. 기출문제
급탕설비에 관한 설명으로 옳은 것은?
① 개별식 급탕방식은 중앙식 급탕방식에 비해 배관길이가 길어져 열손실이 크다.
② 중앙식 급탕방식 중 간접가열식은 고층건물에서 직접가열식에 비해 저압의 보일러로 충분하여 고압용 보일러를 설치할 필요는 없다.
③ 팽창관은 배관 도중에 이상 압력을 차단하는 체크밸브를 설치해야 한다.
④ 2개 이상의 엘보를 이용하여 신축을 흡수하는 이음은 더블 벨로즈형이다.
⑤ 신축이음의 종류에는 슬리브형, 라인형, 컬러형 등이 있다.
3. 정답
✅ 정답: ②
중앙식 급탕방식 중 간접가열식은 보일러에서 만든 증기나 온수를 열교환기 또는 가열코일로 보내어 급탕용 물을 간접적으로 가열하는 방식입니다.
이 방식은 급탕 배관의 높은 수압이 보일러에 직접 작용하지 않으므로, 고층건물에서도 직접가열식에 비해 저압 보일러를 사용할 수 있습니다.
4. 정답 해설
중앙식 급탕방식은 기계실 등 한 곳에서 온수를 만들어 각 사용처로 공급하는 방식입니다.
중앙식 급탕방식은 다시 직접가열식과 간접가열식으로 구분할 수 있습니다.
직접가열식은 급탕용 물을 보일러에서 직접 가열하는 방식입니다.
이 경우 고층건물에서는 급탕 배관의 수압이 보일러에 직접 작용할 수 있어 고압용 보일러가 필요할 수 있습니다.
반면 간접가열식은 보일러에서 만든 증기나 온수를 저탕조 내부의 가열코일 또는 열교환기로 보내어 급탕용 물을 간접적으로 데우는 방식입니다.
이 방식은 급탕용 물과 보일러가 직접 연결되지 않기 때문에 건물 높이에 따른 급탕 배관의 높은 수압이 보일러 본체에 직접 걸리지 않습니다.
따라서 고층건물에서는 직접가열식보다 간접가열식이 유리하며, 저압 보일러로도 충분한 경우가 많습니다.
그러므로 ②번은 옳은 설명입니다.
📌 핵심 판단
간접가열식
→ 보일러와 급탕용 물이 직접 접촉하지 않음
→ 열교환기 또는 가열코일로 간접 가열
고층건물
→ 급탕 배관 수압이 보일러에 직접 작용하지 않음
→ 저압 보일러 사용 가능
정답
→ ②
5. 선택지별 해설
① 개별식 급탕방식은 중앙식보다 배관길이가 길고 열손실이 크다는 설명
이 설명은 틀렸습니다.
개별식 급탕방식은 온수가 필요한 장소마다 개별 가열기를 설치하는 방식입니다.
따라서 온수를 멀리 보내기 위한 긴 배관이 필요하지 않습니다.
배관 길이가 짧아 중앙식 급탕방식에 비해 열손실이 적은 편입니다.
반대로 중앙식 급탕방식은 한 곳에서 만든 온수를 여러 사용처로 보내야 하므로 배관 길이가 길어지고 열손실이 커질 수 있습니다.
①번 판단
개별식 급탕방식
→ 사용 장소 근처에서 가열
→ 배관 짧음
→ 열손실 적음
중앙식 급탕방식
→ 한 곳에서 온수 생산 후 공급
→ 배관 길어짐
→ 열손실 커질 수 있음
따라서
→ 틀린 지문
② 간접가열식은 고층건물에서 저압 보일러로 충분하다는 설명
이 설명은 옳습니다.
간접가열식은 보일러에서 만든 증기나 온수를 열교환기 또는 가열코일로 보내어 급탕용 물을 간접적으로 가열하는 방식입니다.
급탕용 물이 보일러 본체를 직접 통과하는 구조가 아니므로, 건물 높이에 따른 급탕 배관의 높은 수압이 보일러에 직접 작용하지 않습니다.
따라서 고층건물에서 직접가열식에 비해 저압 보일러를 사용할 수 있습니다.
②번 판단
간접가열식
→ 열교환에 의한 급탕
→ 급탕 수압이 보일러에 직접 작용하지 않음
→ 고층건물에서 저압 보일러 가능
따라서
→ 옳은 지문
→ 정답
③ 팽창관에 체크밸브를 설치해야 한다는 설명
이 설명은 틀렸습니다.
팽창관은 온수 가열로 인한 팽창수와 이상 압력을 배출하기 위한 안전 통로입니다.
팽창관 중간에 체크밸브나 개폐밸브를 설치하면 압력 배출 통로가 막힐 수 있습니다.
이 경우 보일러, 저탕조, 배관 등에 과도한 압력이 걸려 위험해질 수 있습니다.
따라서 팽창관에는 체크밸브 등 압력 방출을 차단하는 밸브를 설치해서는 안 됩니다.
③번 판단
팽창관
→ 팽창수와 이상 압력 배출 통로
체크밸브 설치
→ 압력 방출 차단 위험
→ 설치하면 안 됨
따라서
→ 틀린 지문
④ 2개 이상의 엘보를 이용한 신축 흡수 이음은 더블 벨로즈형이라는 설명
이 설명은 틀렸습니다.
2개 이상의 엘보를 이용하여 배관의 팽창과 수축을 흡수하는 이음은 스위블형 신축이음입니다.
더블 벨로즈형은 주름관의 탄성을 이용하여 신축을 흡수하는 벨로즈형 계열의 이음입니다.
따라서 엘보를 이용한 이음을 더블 벨로즈형이라고 한 ④번은 옳지 않습니다.
④번 판단
2개 이상의 엘보 이용
→ 스위블형 신축이음
더블 벨로즈형
→ 벨로즈형 계열
→ 주름관의 탄성 이용
따라서
→ 틀린 지문
⑤ 신축이음의 종류에는 슬리브형, 라인형, 컬러형 등이 있다는 설명
이 설명은 틀렸습니다.
급탕 배관은 온도 변화에 따라 팽창과 수축이 발생합니다.
이러한 신축을 흡수하기 위해 신축이음을 설치합니다.
대표적인 신축이음의 종류에는 슬리브형, 벨로즈형, 스위블형, 루프형 등이 있습니다.
선택지의 라인형, 컬러형은 급탕 배관 신축이음의 일반적인 표준 분류로 보기 어렵습니다.
⑤번 판단
신축이음 종류
→ 슬리브형
→ 벨로즈형
→ 스위블형
→ 루프형
라인형·컬러형
→ 일반적인 신축이음 분류 아님
따라서
→ 틀린 지문
6. 핵심 설비 개념 정리
급탕설비는 온수를 필요한 장소에 안정적으로 공급하기 위한 설비입니다.
급탕방식은 크게 개별식과 중앙식으로 구분할 수 있습니다.
개별식은 사용 장소마다 가열기를 설치하는 방식이고, 중앙식은 기계실 등 한 곳에서 온수를 만들어 건물 전체에 공급하는 방식입니다.
중앙식 급탕방식은 다시 직접가열식과 간접가열식으로 나눌 수 있습니다.
또한 급탕 배관은 온도 변화가 크기 때문에 팽창과 수축을 고려해야 하며, 신축이음을 통해 배관의 열팽창을 흡수해야 합니다.
7. 개별식과 중앙식 급탕방식 비교
| 구분 | 개별식 급탕방식 | 중앙식 급탕방식 |
|---|---|---|
| 가열 위치 | 사용 장소 근처 | 기계실 등 중앙부 |
| 배관 길이 | 짧음 | 김 |
| 열손실 | 적음 | 커질 수 있음 |
| 특징 | 소규모·개별 사용에 적합 | 대규모 건물·공동주택에 적합 |
8. 직접가열식과 간접가열식 비교
✅ 중앙식 급탕방식의 가열방식
직접가열식
→ 급탕용 물을 보일러에서 직접 가열
→ 고층건물에서는 높은 수압이 보일러에 작용할 수 있음
간접가열식
→ 보일러의 증기 또는 온수를 열교환기·가열코일로 보냄
→ 급탕용 물을 간접적으로 가열
→ 보일러에 급탕 배관 수압이 직접 작용하지 않음
→ 고층건물에서 저압 보일러 사용 가능

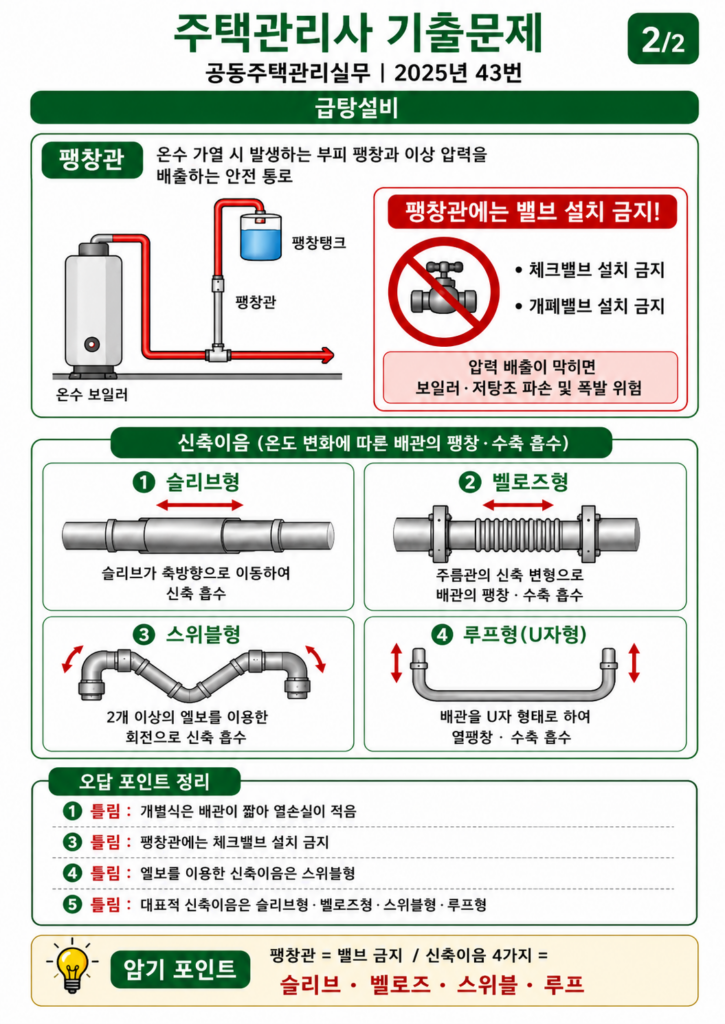

9. 팽창관의 역할
급탕설비에서 물은 가열되면 팽창합니다.
팽창관은 이때 발생하는 팽창수와 이상 압력을 안전하게 배출하기 위한 통로입니다.
팽창관이 막히면 배관이나 저탕조, 보일러에 과도한 압력이 발생할 수 있습니다.
따라서 팽창관에는 체크밸브나 개폐밸브처럼 압력 방출을 방해하는 장치를 설치해서는 안 됩니다.
⚠️ 팽창관 핵심
역할
→ 팽창수 배출
→ 이상 압력 배출
설치 금지
→ 체크밸브
→ 개폐밸브
→ 압력 방출을 막는 장치
시험 함정
→ 팽창관에 체크밸브를 설치해야 한다고 하면 오답
10. 신축이음의 종류
급탕 배관은 온수의 온도 변화로 인해 팽창과 수축이 발생합니다.
이를 그대로 방치하면 배관에 응력이 발생하여 누수, 파손, 소음 등의 문제가 생길 수 있습니다.
따라서 배관의 신축을 흡수하기 위해 신축이음을 설치합니다.
✅ 대표적인 신축이음 종류
슬리브형
→ 관이 미끄러지듯 움직이며 신축 흡수
벨로즈형
→ 주름관의 탄성으로 신축 흡수
스위블형
→ 2개 이상의 엘보를 이용하여 신축 흡수
루프형
→ 배관을 루프 형태로 구성하여 신축 흡수
11. 스위블형 신축이음
스위블형 신축이음은 2개 이상의 엘보를 이용하여 배관의 팽창과 수축을 흡수하는 방식입니다.
선택지 ④에서는 이를 더블 벨로즈형이라고 하였지만, 정확한 명칭은 스위블형입니다.
더블 벨로즈형은 벨로즈형 계열의 신축이음으로, 엘보를 이용한 이음과는 구별해야 합니다.
📌 스위블형 암기
2개 이상의 엘보 이용
→ 스위블형
주름관의 탄성 이용
→ 벨로즈형
오답 표현
→ 엘보 2개 이상 = 더블 벨로즈형
12. 보기별 비교 정리
| 선택지 | 내용 | 판단 | 이유 |
|---|---|---|---|
| ① | 개별식은 중앙식보다 배관길이가 길고 열손실이 크다 | 틀림 | 개별식은 배관이 짧고 열손실이 적음 |
| ② | 간접가열식은 고층건물에서 저압 보일러로 충분 | 옳음 | 급탕 수압이 보일러에 직접 작용하지 않음 |
| ③ | 팽창관에 체크밸브를 설치해야 한다 | 틀림 | 팽창관에는 압력 방출을 막는 밸브 설치 금지 |
| ④ | 2개 이상의 엘보를 이용한 이음은 더블 벨로즈형 | 틀림 | 정확한 명칭은 스위블형 |
| ⑤ | 신축이음의 종류는 슬리브형, 라인형, 컬러형 등 | 틀림 | 대표 종류는 슬리브형, 벨로즈형, 스위블형, 루프형 |
13. 예시로 이해하기
예시 1｜고층 공동주택의 중앙식 급탕설비
고층 아파트에서 기계실에 보일러와 저탕조를 설치하여 각 세대에 온수를 공급한다고 가정합니다.
직접가열식을 사용하면 건물 높이에 따른 높은 급탕 수압이 보일러에 직접 작용할 수 있습니다.
반면 간접가열식은 보일러와 급탕용 물이 열교환기를 통해 분리되어 있으므로, 고층건물에서도 저압 보일러를 사용할 수 있습니다.
예시 2｜팽창관에 밸브를 설치한 경우
급탕설비에서 팽창관 중간에 체크밸브를 설치하면 팽창수나 이상 압력이 원활하게 빠져나가지 못할 수 있습니다.
그 결과 저탕조나 보일러, 배관에 과도한 압력이 걸려 안전사고 위험이 커집니다.
따라서 팽창관에는 체크밸브나 개폐밸브를 설치하지 않아야 합니다.
예시 3｜온수 배관의 신축 흡수
급탕 배관은 뜨거운 물이 흐르기 때문에 온도 변화에 따라 팽창과 수축이 반복됩니다.
이때 2개 이상의 엘보를 이용하여 배관의 움직임을 흡수하는 방식은 스위블형 신축이음입니다.
더블 벨로즈형은 주름관을 이용한 벨로즈형 계열이므로 스위블형과 구별해야 합니다.
⚖️ 예시 비교
개별식 급탕
→ 배관 짧음
→ 열손실 적음
중앙식 급탕
→ 배관 김
→ 열손실 커질 수 있음
간접가열식
→ 고층건물에서 저압 보일러 가능
팽창관
→ 체크밸브 설치 금지
엘보 2개 이상 신축 흡수
→ 스위블형
14. 오답 주의 포인트
이 문제는 급탕방식, 안전장치, 배관 부속 개념이 함께 섞여 있어 각 선지를 따로 판단해야 합니다.
개별식은 중앙식보다 배관이 짧고 열손실이 적다는 점을 먼저 기억해야 합니다.
또한 팽창관은 압력을 배출하는 안전 통로이므로 체크밸브나 개폐밸브를 설치하면 안 됩니다.
신축이음에서는 2개 이상의 엘보를 이용하는 경우를 스위블형으로 기억해야 합니다.
⚠️ 오답 주의
개별식
→ 배관 짧음
→ 열손실 적음
중앙식
→ 배관 김
→ 열손실 커질 수 있음
간접가열식
→ 급탕 수압이 보일러에 직접 작용하지 않음
→ 저압 보일러 가능
팽창관
→ 체크밸브 설치 금지
엘보 2개 이상
→ 스위블형
신축이음 종류
→ 슬리브형, 벨로즈형, 스위블형, 루프형
15. 핵심 요약정리
- 개별식 급탕방식은 사용 장소마다 가열기를 설치하는 방식입니다.
- 개별식 급탕방식은 배관 길이가 짧고 열손실이 적습니다.
- 중앙식 급탕방식은 한 곳에서 온수를 만들어 건물 전체에 공급하므로 배관 길이가 길어질 수 있습니다.
- 중앙식 급탕방식 중 간접가열식은 열교환기를 통해 급탕용 물을 간접적으로 가열합니다.
- 간접가열식은 고층건물에서도 급탕 수압이 보일러에 직접 작용하지 않아 저압 보일러 사용이 가능합니다.
- 팽창관은 팽창수와 이상 압력을 배출하는 안전 통로입니다.
- 팽창관에는 체크밸브나 개폐밸브를 설치해서는 안 됩니다.
- 2개 이상의 엘보를 이용하여 신축을 흡수하는 이음은 스위블형입니다.
- 대표적인 신축이음은 슬리브형, 벨로즈형, 스위블형, 루프형입니다.
- 따라서 옳은 설명은 ②번입니다.
16. 암기 공식
✅ 급탕설비 암기 공식
개별식
→ 배관 짧음
→ 열손실 적음
중앙식
→ 배관 김
→ 열손실 커질 수 있음
간접가열식
→ 열교환기 사용
→ 보일러에 급탕 수압 직접 작용 X
→ 고층건물에서 저압 보일러 가능
팽창관
→ 압력 배출 통로
→ 체크밸브 설치 금지
신축이음
→ 슬리브형
→ 벨로즈형
→ 스위블형
→ 루프형
엘보 2개 이상
→ 스위블형
17. 단답형 복습문제
📝 개별식 급탕방식은 중앙식에 비해 배관길이가 긴가?
✅ 정답: 아니다. 배관길이가 짧다.
📝 개별식 급탕방식은 중앙식에 비해 열손실이 큰가?
✅ 정답: 아니다. 열손실이 적다.
📝 고층건물에서 간접가열식은 저압 보일러 사용이 가능한가?
✅ 정답: 가능하다.
📝 팽창관에 체크밸브를 설치해도 되는가?
✅ 정답: 안 된다.
📝 2개 이상의 엘보를 이용하여 신축을 흡수하는 이음은 무엇인가?
✅ 정답: 스위블형 신축이음
18. 빈칸형 복습문제
📝 개별식 급탕방식은 중앙식 급탕방식에 비해 배관길이가 ( )고 열손실이 적다.
✅ 정답: 짧
📝 중앙식 급탕방식 중 간접가열식은 고층건물에서 ( )압 보일러를 사용할 수 있다.
✅ 정답: 저
📝 팽창관에는 이상 압력 배출을 막는 체크밸브나 개폐밸브를 설치해서는 ( ) 된다.
✅ 정답: 안
📝 2개 이상의 엘보를 이용하여 신축을 흡수하는 이음은 ( )형 신축이음이다.
✅ 정답: 스위블
📝 대표적인 신축이음의 종류에는 슬리브형, 벨로즈형, 스위블형, ( )형이 있다.
✅ 정답: 루프
19. 최종 정리
2025년 주택관리사 공동주택관리실무 43번 문제는 급탕설비에 관한 설명 중 옳은 것을 고르는 문제입니다.
개별식 급탕방식은 사용 장소마다 가열기를 설치하므로 중앙식 급탕방식에 비해 배관길이가 짧고 열손실이 적습니다.
중앙식 급탕방식 중 간접가열식은 보일러와 급탕용 물이 직접 접촉하지 않고 열교환기를 통해 가열하는 방식입니다.
따라서 고층건물에서도 급탕 배관의 높은 수압이 보일러에 직접 작용하지 않아 저압 보일러를 사용할 수 있습니다.
팽창관은 팽창수와 이상 압력을 배출하는 안전 통로이므로 체크밸브를 설치해서는 안 됩니다.
또한 2개 이상의 엘보를 이용하여 신축을 흡수하는 이음은 스위블형이며, 대표적인 신축이음에는 슬리브형, 벨로즈형, 스위블형, 루프형이 있습니다.
따라서 옳은 설명은 ②번입니다.
✅ 핵심 결론: 중앙식 급탕방식 중 간접가열식은 고층건물에서 급탕 수압이 보일러에 직접 작용하지 않아 저압 보일러 사용이 가능하므로 정답은 ②번입니다.
